[1xbet鋰電]總結鋰電池蓋帽工作原理
目錄：電池技術發布時間：2023-04-03 10:58:02點擊率：

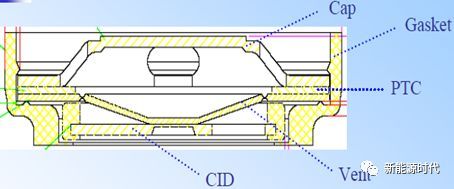

一、電池蓋帽的作用與原理
（1）正或負極引出端（2）溫度保護作用：PTC （電阻驟增，切斷電流）（3）斷電保護功能：CID 電流斷開裝置（內壓上升→Vent翻轉→CID焊點拉斷）（4）泄壓保護功能：Vent（內壓上升→Vent翻轉→CID焊點拉斷→壓力持續上升→ Vent破裂）（5）密封功能：防水、氣入侵、防電解液蒸發
二、蓋帽的保護機制

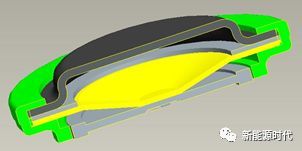

（1）正常狀態

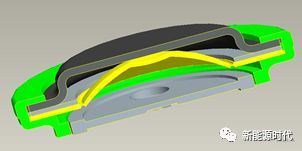

（2）CID 斷裂和Vent翻轉

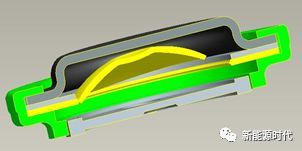

（3）Vent 破裂
三、蓋帽壓力設計
（1）內部壓力推動 vent 翻轉
（2）Vent 翻轉拉斷 CID 焊點（3）控制點: (1) vent 翻轉壓力,(2) CID 焊點拉力CID 斷開壓力 =Vent 翻轉壓力+ CID焊點拉力的等效壓力CID焊點拉力轉換為等效壓力：CID焊點拉力的等效壓力(MPa)=CID 焊點拉力(N)/78.5
四、蓋帽翻轉示例
監控增加壓力后vent 翻轉高度；Vent 在 0.75MPa 翻轉。

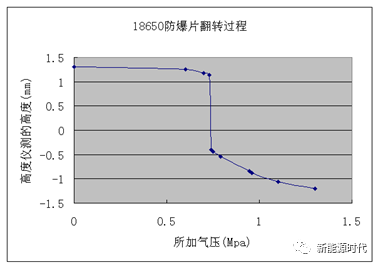

4.1 下圖Vent翻轉壓力和高度數據關系圖
4.2 下圖為Vent翻轉后的實物照片

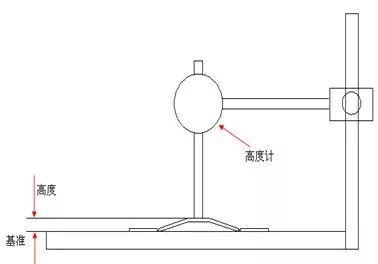

4.3 Vent 翻轉高度的檢驗示意圖
五、蓋帽拉斷與翻轉關系
2.1 CID 焊接拉力希望越小越好？
對 Vent 翻轉影響小
2.2 焊接拉力太小可能出現的問題？
振動導致CID焊點斷開，然而CID 重量約0.1g， 0.1N 焊接拉力能抵抗100G 振動，因此1xbet可以忽略它的影響。
六、 焊接拉力對CID影響
實驗數據表明焊接拉力在[16N,32N ]，對應CID斷開壓力在[ 0.2MPa,0.4MPa]。說明焊接拉力對CID 斷開影響較小, CID斷開主要與Vent 翻轉壓力關系較大。
七、蓋帽設計要點
（1）減小蓋帽高度（2）Vent雙面刻痕優化為單面刻痕，Vent的爆破翻轉一致性更好（3）利用硬鋁CID應用，Vent刻痕不易拉伸變形其爆破一致性更好
（1）正或負極引出端（2）溫度保護作用：PTC （電阻驟增，切斷電流）（3）斷電保護功能：CID 電流斷開裝置（內壓上升→Vent翻轉→CID焊點拉斷）（4）泄壓保護功能：Vent（內壓上升→Vent翻轉→CID焊點拉斷→壓力持續上升→ Vent破裂）（5）密封功能：防水、氣入侵、防電解液蒸發
二、蓋帽的保護機制（1）正常狀態
（2）CID 斷裂和Vent翻轉
（3）Vent 破裂
三、蓋帽壓力設計
（1）內部壓力推動 vent 翻轉
（2）Vent 翻轉拉斷 CID 焊點（3）控制點: (1) vent 翻轉壓力,(2) CID 焊點拉力CID 斷開壓力 =Vent 翻轉壓力+ CID焊點拉力的等效壓力CID焊點拉力轉換為等效壓力：CID焊點拉力的等效壓力(MPa)=CID 焊點拉力(N)/78.5
四、蓋帽翻轉示例
監控增加壓力后vent 翻轉高度；Vent 在 0.75MPa 翻轉。
4.1 下圖Vent翻轉壓力和高度數據關系圖
4.2 下圖為Vent翻轉后的實物照片
4.3 Vent 翻轉高度的檢驗示意圖
五、蓋帽拉斷與翻轉關系
2.1 CID 焊接拉力希望越小越好？
對 Vent 翻轉影響小
2.2 焊接拉力太小可能出現的問題？
振動導致CID焊點斷開，然而CID 重量約0.1g， 0.1N 焊接拉力能抵抗100G 振動，因此1xbet可以忽略它的影響。
六、 焊接拉力對CID影響
實驗數據表明焊接拉力在[16N,32N ]，對應CID斷開壓力在[ 0.2MPa,0.4MPa]。說明焊接拉力對CID 斷開影響較小, CID斷開主要與Vent 翻轉壓力關系較大。
七、蓋帽設計要點
（1）減小蓋帽高度（2）Vent雙面刻痕優化為單面刻痕，Vent的爆破翻轉一致性更好（3）利用硬鋁CID應用，Vent刻痕不易拉伸變形其爆破一致性更好
